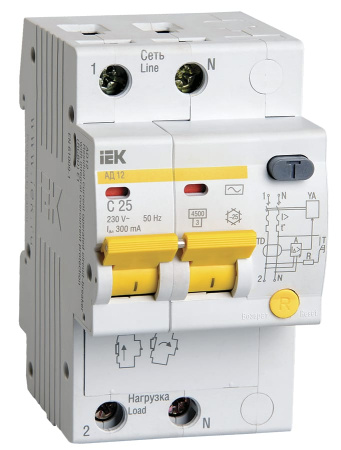

Автоматический выключатель дифференциального тока АД 12 2P 25А 300мА характеристика АС ИЭК
Автоматический выключатель дифференциального тока АД 12 2P 25А 300мА характеристика АС ИЭК
Автоматический выключатель дифференциального тока АД 12 2P 25А 300мА характеристика АС ИЭК
В наличии 1 000 шт
Автоматический выключатель дифференциального тока АД 12 2P 25А 300мА характеристика АС ИЭК
0 ₽
В корзину
Описание
Характеристики
Отзывы
Быстродействующие защитные выключатели обеспечивают:
– в исполнениях с уставками срабатывания 10, 30 и 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;
– в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей;
– защиту от перегрузки и короткого замыкания;
В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.
Технические характеристики
Соответствуют стандартам ГОСТ Р ГОСТ Р 51327.1
Номинальное напряжение частотой 50 Гц: 230В.
Номинальный ток In: 6, 10, 16, 20, 25, 32, 40, 50, 63 А.
Номинальный отключающий дифференциальный ток IDn: 10, 30, 100, 300 мА.
Номинальная отключающая способность: 4500 А.
Рабочая характеристика при наличии дифференциального тока: АС.
Время отключения при номинальном дифференциальном токе: ≤40 мс.
Число полюсов: 2.
Условия эксплуатации: УХЛ4.
Степень защиты выключателя: IP20.
Износостойкость, циклов В-О, не менее 20 000.
Максимальное сечение подключаемых проводников: От 2,5 до 35 мм2
Масса: 0,26 кг
Диапазон рабочих температур: —25÷+40 °С
Длительность воздействия напряжения срабатывания для отключения: 0,2÷0,5 с.
Преимущества
• Возможность одновременного двойного присоединения шиной или гибким проводником
• Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков
• Защита от сверхтоков в каждом полюсе
• Предельная отключающая способность 4,5 кА
Особенности конструкции
• Усовершенствованная дугогасительная система: патент № RU 139886
• Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
• Увеличенная прочность в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.
• Наличие индикатора положения контактов.
• Компактная энергоэффективная конструкция: за счет использования дифференциального блока меньших габаритов экономится место в щитовом оборудовании.
• Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.
• Новая конструкция АД12/12М/14 позволяет присоединять дополнительные устройства КС47, КСВ47 безвинтовым способом .
• Индикатор срабатывания по дифференциальному току – кнопка «Возврат».
• Удобный монтаж/демонтаж без использования инструментов.
– в исполнениях с уставками срабатывания 10, 30 и 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;
– в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей;
– защиту от перегрузки и короткого замыкания;
В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.
Технические характеристики
Соответствуют стандартам ГОСТ Р ГОСТ Р 51327.1
Номинальное напряжение частотой 50 Гц: 230В.
Номинальный ток In: 6, 10, 16, 20, 25, 32, 40, 50, 63 А.
Номинальный отключающий дифференциальный ток IDn: 10, 30, 100, 300 мА.
Номинальная отключающая способность: 4500 А.
Рабочая характеристика при наличии дифференциального тока: АС.
Время отключения при номинальном дифференциальном токе: ≤40 мс.
Число полюсов: 2.
Условия эксплуатации: УХЛ4.
Степень защиты выключателя: IP20.
Износостойкость, циклов В-О, не менее 20 000.
Максимальное сечение подключаемых проводников: От 2,5 до 35 мм2
Масса: 0,26 кг
Диапазон рабочих температур: —25÷+40 °С
Длительность воздействия напряжения срабатывания для отключения: 0,2÷0,5 с.
Преимущества
• Возможность одновременного двойного присоединения шиной или гибким проводником
• Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков
• Защита от сверхтоков в каждом полюсе
• Предельная отключающая способность 4,5 кА
Особенности конструкции
• Усовершенствованная дугогасительная система: патент № RU 139886
• Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.
• Увеличенная прочность в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.
• Наличие индикатора положения контактов.
• Компактная энергоэффективная конструкция: за счет использования дифференциального блока меньших габаритов экономится место в щитовом оборудовании.
• Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.
• Новая конструкция АД12/12М/14 позволяет присоединять дополнительные устройства КС47, КСВ47 безвинтовым способом .
• Индикатор срабатывания по дифференциальному току – кнопка «Возврат».
• Удобный монтаж/демонтаж без использования инструментов.
Код товара
00000026188
Номинальный ток утечки, мА
300
Производитель
IEK
Базовая единица
шт
Транспортная упаковка
1
Частота, Гц
50
Количество полюсов
2
Количество защищённых полюсов
2
Номинальное напряжение, В
230
Степень защиты
IP20
Характеристика срабатывания
C
Род тока
Переменный ток (AC)
Способ монтажа
На DIN-рейку
Коммутируемый нейтральный проводник
Да
Глубина монтажа/установки, мм
fced3542-0ba7-11f0-a30d-30e17163f1fb
Тип по току утечки
AC
